Y1000全自动液压机技术指导分享报告

Y1000全自动液压机技术指导分享报告

液压传动的基本原理是在密闭的容器内，利用有压力的油液作为工作介质来实现能量转换和传递动力的。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。

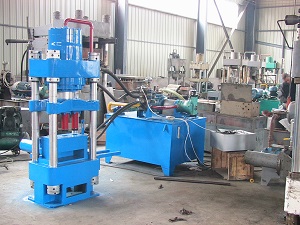

液压机主机的机构特点：是由主机、液压系统和操作系统组成。主机包括机身和主油缸，两个快速缸，液压系统为泵站，向主机提供液压油，操作系统包括按钮开关、行程开关、电器柜。现分述如下：

（一）、机身

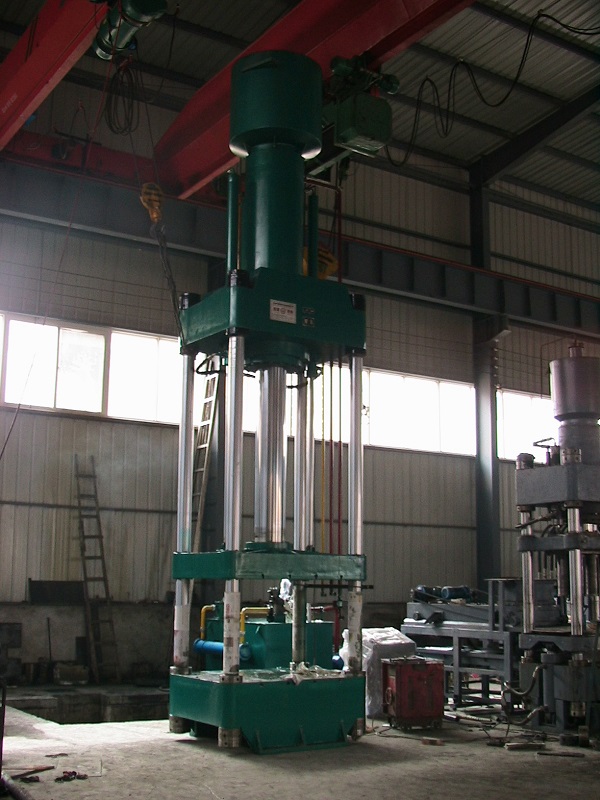

机身由上横梁、中板、下横梁（工作台）、立柱、及螺母等组成。依靠四个立柱组成一个刚性框架。主缸固定在上横梁中央，中板和主缸的活塞杆以及快速缸活塞杆连结。

（二）、主缸

主缸法兰盘和上横梁加以固定，靠油泵及阀块来完成上升及下降加压的过程。

（三）、动力机构

动力系统由液压站、电器柜等组成。液压站是由电动机、高压泵、各种功能的液压阀组成。液压站是产生和分配工作油液使主机实现各种动作的机构。油箱为钢板焊接件，空气滤清器和观察液位的液位温度计及回油滤清器等。
