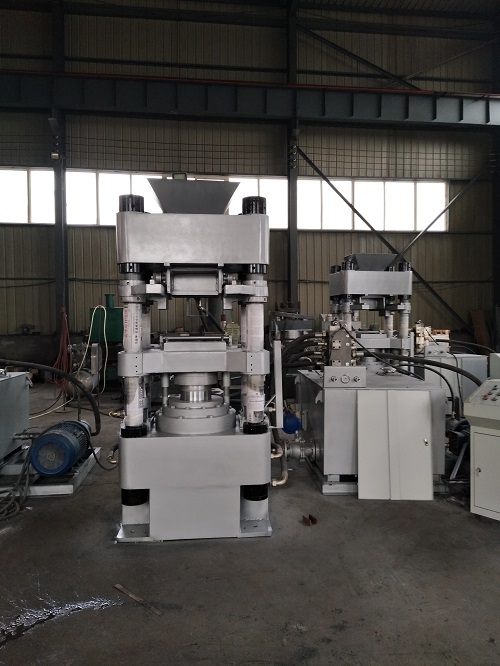

四柱液压机

一、概述：“鑫源”牌四柱液压机由主机、液压系统及电气装置三大部分组成。主机部分包括机身、主缸、顶出缸及充液装置等。液压系统由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发出讯号的指令下，完成规定的工艺动作循环。液压系统在电气装置的控制下，通过泵和油缸及各种液压阀，四柱液压机实现能量的转换，调节和输送…

少侠留步！远道而来的风尘客，你鼠标一点，便撞进鑫源山门，这绝非江湖巧合，而是四柱液压机的剑气引路。技术，让生活更美好！鑫源弟子日夜淬炼“四柱液压机”字诀，只为替各路英雄解决液压机械制造堵心之苦。用心研发，成就企业梦想！若愿赐我片刻，便献上一本《四柱液压机剑谱》，助你生产行云流水，剑过无声，美誉飞扬！

一、概述：
　　“鑫源”牌四柱液压机由主机、液压系统及电气装置三大部分组成。主机部分包括机身、主缸、顶出缸及充液装置等。液压系统由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发出讯号的指令下，完成规定的工艺动作循环。
　　液压系统在电气装置的控制下，通过泵和油缸及各种液压阀，四柱液压机实现能量的转换，调节和输送，完成各种工艺动作的循环。

二、用途和特点：
　　该系列液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。
机器具有的动力机构和电气系统，四柱液压机采用按钮集中控制，可实现调整、手动及半自动三种工作方式：
　　机器的工作压力、压制速度，空载快下行和减速的行和范围，均可根据工艺需要进行调整，并能完成顶出工艺，不带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。

主要技术参数

项目		单位	XY32-40 /40A	XY32 -63	XY32 -100	XY32-200 /200A	XY32 -315	XY32-500 /500C	XY32-630 /630A	XY32 -800	XY32 -1250	XY32 -2000
公称力		kN	400	630	1000	2000	3150	5000	6300	8000	12500	20000
回程力		kN	180/60	190	260	400	630	1000	1200	1200	2000	4000
顶出力		kN	100	190	190	350	630	1000	1000	1000	2000	2500
液体大工作压力		MPa	25	25	25	25	25	25	25	25	a25	25
拉伸滑块行程		mm	450	500	600	700	800	900	1000	900	700	800
顶出活塞大行程		mm	150	150	200	250	300	350	350	350	300	400
滑块距工作台大距离		mm	700	800	900	1100 /1000	1250	1500	1800	1500	1400	1400
滑块行程速度	快下	mm/s	36/130	80	100	100	100	100	100	80	80	60
	工作	mm/s	18	10	14	18	12	10	6	8	6-10	2-6
	回程	mm/s	75/130	60	80	80	60	80	60	60	45	50
顶出行程速度	顶出	mm/s	95	50	70	90	55	80	80	60	75	70
顶出行程速度	退回	mm/s	120	100	140	120	110	160	160	120	100	100
工作台有效面积	左右	mm	460	570	720	1000 /2000	1250	1400 /2200	1600 /1400	1500	2200	6000
工作台有效面积	前后	mm	460	490	580	900 /1500	1120	1400	1600 /1200	1400	1800	1000
外形尺寸	左右	mm	1385	2000	2160	2825	3200	4060	4200	4800	5250	6000
	前后	mm	920	1500	1504	2060	2500	3525	4200	2200	3800	2200
	地面以上	mm	2254	2550	3150	3791	4250	4995 /5165	5615	6000	6000	7550
电机功率		kW	7.5	7.5	7.5/11	15	22	37	37	45	74	90
整机重量		kg	2500	3200	4500	13000 /22000	17000	30000 /470000	45000 /40000	55000	73000	93000

深化创新，企业优势所在，重创新是鑫源液压的生存之基！以上鑫源液压技术工程人员为您整理的四柱液压机产品的相关资料信息，由于篇幅有限，您不太清楚的地方请即刻致电鑫源四柱液压机产品技术咨询电话：【13598863000 13663836926】，技术底蕴，铸就上佳未来，鑫源人愿为客户提供新的四柱液压机信息，帮助您做出正确的选择！秉持初心如璞玉，精研品质绽华光！
