XY500铁屑压块机新价格新技术新原理

添加时间:2017/8/4 9:25:02

                               XY500铁屑压块机新价格新技术新原理

XY500铁屑压块机本设备液压系统由油箱、电机、油泵、组合阀、换向阀、压力表、液位计、高压胶管、温度计、回油滤油器、冷却器等组成

油液经油泵、管路、液压元件进入液压油缸,由液压元件控制油缸的动作。实现挤压回复出饼等动作。系统压力由溢流阀调定,全自动机械动作由电脑控制,自动运行。主缸将饼块压实后压力继电器发讯,然后执行下一个动作。油箱内油温由冷却器调节,油温过高时,开大阀门,加大水量和循环速度,强行冷却;反之,关闭阀门。


XY500铁屑压块机本系统采用AC、380V、50HZ电源,控制电源220V,PLC用24V、总功率15~40Kw,根据工艺需要分为“手动调整”、“步进”、“自动”三种方式,完成机器工艺过程,控制系统采用PLC可编程序控制器,并配有人机介面,供调整细小的工艺时间。

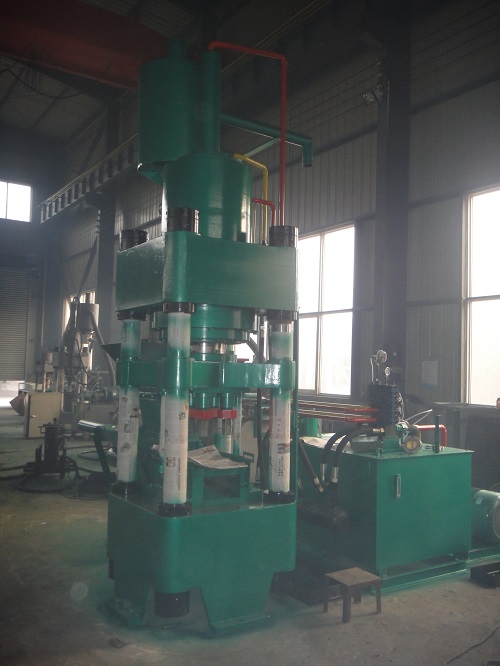

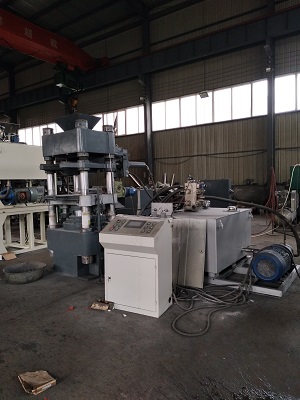

XY500铁屑压块机主机由上下横梁、液压缸总成、加料缸、模具、料斗、充液总成等组成。

上下横梁由立柱和螺母联接,主液压缸前端用法兰联接在横梁底部。模具固定在下横梁上,模套固定在模具内。冲头直接联接在油缸活塞杆顶端。模套和冲头均可拆卸和更换。有一抽板缸位于主机下模具后面。抽板缸前位时与模套形成模腔底部,后位时底部形成空间,利于饼块落下,同时具有推饼出模具底部的功能。加料缸和加料斗组成自动加料机构。机器的加料由加料缸的往复动作完成。充液系统位于横梁侧面,以补充主油缸快速前进所需的油液。

                                    XY500铁屑压块机



单位

XY32-500型

主缸公称力

KN

5000

抽板缸公称力

KN

200

加料缸公称力

KN

70

系统使用压力

Mpa

10~25

主缸行程

mm

400

抽板缸行程

mm

200

加料缸行程

mm

270

模腔直径

mm

Ф100-130

模腔高度

mm

190

电机总功率

KW

30

主机外形尺寸

(长×宽×高)

mm

1200×2200×3400

油箱容积

L

800

压铁屑产量

吨/小时

1.5左右
